Algoritmii de calcul utilizati de softul de achizitie si prelucrare a

datelor DynamicStudio, permit regasirea celei de-a treia componente a

vitezei, normala la planul de masura, atunci cand se folosesc doua

camere.

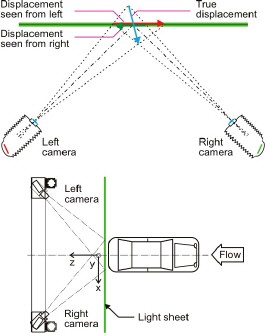

Într-adevar daca se plaseaza doua camere astfel încat acestea sa

observe aproximativ aceeasi regiune din doua unghiuri diferite, se

vor obtine doua câmpuri de viteza usor diferite. diferenta dintre

aceste doua câmpuri este data de cea de-a treia componenta a vitezei

si de configuratia geometrica de amplasare a celor doua camere.Stereo

PIV

Cu ajutorul unui algoritm de calibrare, cea de-a treia componenta

poate fi obtinuta, iar vectorii de viteza continuti în plan pot fi

recalculati pentr a se indeparta efectul de distorsiune datorat

unghiului dintre normala la planul captorului si normala la planul de

masura.

Exemplu de configuratie experimentala utilizata pentru masurari

stereoscopice în umbra aerodinamica creata de un model de automobil:
